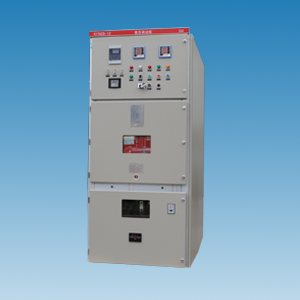

CPV系列高壓功率控制柜是一個標準的負載功率控制裝置，用來控制和保護高壓交流負載。標準的CPV產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、高壓熔斷器、信號采集與保護部件、系統控制與顯示部件。

可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。

閥體保護單元：包括由RC網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。

光纖觸發部件：采用強觸發脈沖電器，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。

高壓熔斷器部件：起到保護負載及調功器內部元件作用。

信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。

■全數字化控制，穩定性高。

■集成移相、調功、LZ控制功能于一體。

■具有多路開關量和模擬量的輸入輸出接口。

■輸入輸出接口均采用隔離技術，抗干擾能力強。

■采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝維護。

■具有多重過電壓吸收、保護技術。

■采用國外著名高抗干擾性的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。

■RS-485通訊接口，標準MODBUS協議，可與上位機或集中控制中心進行通信。

■所有電路板均經過嚴格的老化實驗，并進行三防處理：主板及所有控制的CPU全部選用原裝進口產品。

■電壓取樣采用電磁式電壓互感器取樣線性好，抗干擾性強，無零漂。
