XCAPF的應用:

項目：榆林某新材料有限公司中頻爐諧波治理項目

問題描述：系統由容量為1000kVA的變壓器供電，負載包括1臺300kW的中頻爐和2臺200kW的中頻爐。自投產以來，經常發生電容補償柜過載保護動作頻繁、變壓器和供電線路發熱嚴重、熔斷器頻繁熔斷等現象，對企業的生產經營影響嚴重，還影響到10kV的其他用戶。供電公司曾多次敦行諧波污染治理工作。

治理措施：應用2臺XCAPF-3L /100A進行諧波治理。

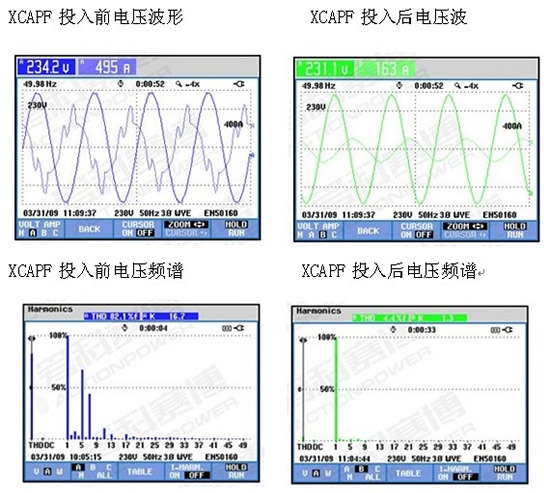

治理效果：有源濾波器投入運行后，電壓總諧波總畸變率降到4%以下，各次諧波電流均達到國標GB14549-93標準要求，經供電公司在變壓10kV高壓側和380V低壓側現場測試，數據合格，供電系統和設備運行至今未發生故障，線路和變壓器發熱的狀況減輕。

有源電力濾波器投入運行后，電網質量得到明顯的，并且適用于變化較快的負載，對供電系統的非線性負載在工作過程中產生的諧波起到明顯的抑制作用，從根本上了整個供電系統的電能質量狀況，有效地保護了生產線上設備的正常運行。
