通信行業配電系統諧波的特點：

為了滿足大規模數據中心機房的運行需要，通信配電系統中的UPS使用容量在大幅上升。據調查，通信低壓配電系統主要的諧波源設備為UPS、開關電源、變頻空調等。不同廠家的設備產生諧波電流含量有較大的差異，但普遍都偏高，THDi(電流總諧波畸變率) 甚至超過了50%。5次、7次、11次諧波嚴重，有時也含有較大份量的3次諧波。并且這些諧波源設備的位移功率因數。
諧波治理的用戶價值：

通信系統的許多通信設備都對供電系統的電能質量比較敏感。隨著業務量的快速發展，UPS、開關電源等非線性負載的容量劇增。非線性負載所產生的電力諧波會對通信系統產生干擾、降低通信質量、甚至引起通信設備故障。由于諧波的原因引起備用油機的電壓畸變嚴重，從而導致通訊中斷事故也時有發生。通過諧波治理，可以提高用戶通信系統及配電系統的穩定性、延長用戶通信設備及電力設備的使用壽命、并且使用戶的配電系統更符合諧波環境的設計規范。
XCAPF的應用：

項目：江西某移動公司

問題描述：江西某移動公司兩臺250KVA 的UPS在運行中產生了大量的諧波，和其它的非線性負載產生的諧波疊加導致電壓總諧波畸變率達到了6.2%，不符合通信配電系統的要求。在用油機供電時電壓畸變更大，UPS出現報警現象。

治理措施：應用1套XCAPF/3L-100A進行諧波治理。

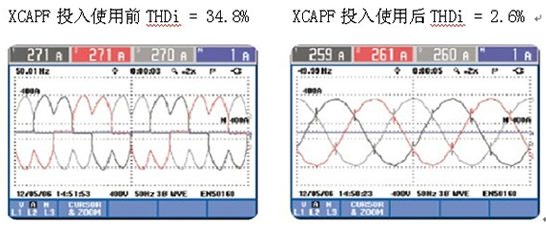

治理效果：諧波大幅度下降，嚴格、全面符合各項國標要求，再未發生報警現象。
